Cấu hình và lắp đặt hệ thống đường ống dẫn khí nén
Để hệ thống máy nén khí trục vít vận hành một cách hiệu quả, an toàn và tiết kiệm năng lượng, thì việc lắp đặt hệ thống đường ống dẫn khí nén (pipeline) đúng cách là vô cùng quan trọng. Hệ thống đường ống đóng vai trò dẫn truyền khí nén và ảnh hưởng trực tiếp đến áp suất, lưu lượng, chất lượng khí nén với chi phí vận hành. Một thiết kế đường ống khí nén khoa học sẽ giúp giảm tổn thất áp suất, hạn chế tình trạng rò rỉ, ngăn nước ngưng và dầu chảy ngược về máy nén, đồng thời kéo dài tuổi thọ thiết bị.
Ngoài ra, việc bố trí hệ thống đường ống dẫn khí nén hợp lý còn tạo điều kiện thuận lợi cho công tác bảo trì – bảo dưỡng, dễ dàng mở rộng khi nhà xưởng phát triển, và đảm bảo các yêu cầu an toàn về thiết bị chịu áp lực theo tiêu chuẩn. Vì vậy, trong quá trình lắp đặt, cần tuân thủ các nguyên tắc nhất định để đạt kết quả tối ưu nhất, cùng chúng tôi tìm hiểu qua bài viết này nhé.
Các yêu cầu kỹ thuật cho lắp đặt đường ống khí nén
Để lắp được một hệ thống khí nén tối ưu nhất bạn cần tuân thủ các yêu cầu kỹ thuật nhất định, đặc biệt là:
Lắp đặt van và thiết bị bảo vệ
Van chặn (Stop Valve) / van 1 chiều (Check Valve): Cần lắp đặt một van chặn giữa máy nén khí và bình chứa khí (air storage tank) hoặc van 1 chiều. Mục đích:
- Cho phép cách ly máy nén để bảo trì, sửa chữa mà không ảnh hưởng đến toàn bộ hệ thống hoặc các máy móc khác đang sử dụng khí nén từ bình chứa.
- Ngăn ngừa khí nén và hơi ẩm từ đường ống chảy ngược về máy nén khi máy dừng.
Van an toàn (Safety Valve): Bình chứa khí bắt buộc phải được lắp van an toàn. Thiết bị này là cơ chế bảo vệ cuối cùng, tự động xả khí khi áp suất trong bình vượt quá mức cho phép, ngăn ngừa nguy cơ nổ bình.
Vật liệu đường ống khí nén: Việc chọn vật liệu cho đường ống dẫn khí nén trong hệ thống cũng rất quan trọng để đảm bảo mọi thứ luôn vận hành tốt nhất và đảm bảo hiệu suất. Xem chi tiết tại “Vật liệu nào là tốt nhất cho hệ thống đường ống dẫn khí nén?” để đưa ra lựa chọn tốt nhất.
Thiết kế hệ thống đường ống phân phối
- Đường ống nhánh (Branch Pipeline): Các đường ống nhánh lấy khí để cấp cho các thiết bị sử dụng phải được kết nối từ PHÍA TRÊN của đường ống chính.
- Mục đích: Thiết kế này nhằm ngăn không cho nước ngưng tụ (condensed water) trong đường ống chính chảy ngược vào đường ống nhánh và đặc biệt là chảy ngược về phía máy nén, gây hư hỏng thiết bị và làm giảm chất lượng khí.
Nguyên tắc thiết kế đường ống chính
- Tối ưu hóa đường đi: Đường ống chính nên được thiết kế ngắn nhất có thể và theo đường thẳng xung quanh nhà xưởng.
- Giảm thiểu tổn thất áp suất: Cần giảm thiểu số lượng các đoạn uốn cong (co, elbow) và các loại van (valve) không cần thiết trên đường ống chính. Mỗi điểm này đều tạo ra ma sát, làm giảm áp suất khí nén từ nguồn đến điểm sử dụng, dẫn đến lãng phí năng lượng.
- Độ dốc và bẫy nước: Đường ống chính phải có độ dốc khoảng 1~2% theo chiều dòng chảy, và tại các điểm thấp nhất cần lắp đặt bẫy nước ngưng (drain trap) để xả nước tự động hoặc định kỳ.
- Vật liệu đường ống: Ưu tiên sử dụng ống thép mạ kẽm, ống inox hoặc ống nhựa chuyên dụng cho khí nén (như PPR) để chống rỉ sét và đảm bảo chất lượng khí.
- Kích cỡ đường ống:;Đường kính ống phải được tính toán dựa trên lưu lượng (m³/phút), áp suất làm việc, tổng chiều dài và nhu cầu sử dụng cực đại. Ống quá nhỏ sẽ gây tổn thất áp suất lớn.
- Bộ lọc và máy sấy khí:;Để bảo vệ thiết bị sử dụng, nên lắp đặt bộ lọc khí nén và máy sấy khí (air dryer) sau bình chứa khí để loại bỏ hơi ẩm, bụi bẩn và dầu.
Lựa chọn kích thước đường ống dẫn khí nén
Lựa chọn kích thước đường ống khí nén cần tính toán cẩn thận, nhất là vấn đề tổn thất áp suất khi khí nén đi qua các điểm, đường ống, và các vị trí gần hay xa… Bạn xem các hướng dẫn dưới đây để tính toán chuẩn hơn:
Hướng dẫn tính toán tổn thất áp suất
Tổn thất áp suất là yếu tố then chốt ảnh hưởng đến hiệu quả và chi phí vận hành hệ thống khí nén. Tổn thất này phát sinh do ma sát khi dòng khí chảy qua đường ống, và tại các điểm như van, co nối, ống thu hẹp/mở rộng.
Có thể tham khảo các bảng tính toán tổn thất áp suất tiêu chuẩn (dựa trên lưu lượng, đường kính ống và áp suất). Công thức hiệu chỉnh như sau:
Tổn thất áp suất trên đoạn ống thẳng:
- Tổn thất đoạn ống = Giá trị tra bảng × Chiều dài thực tế (m) / (100 × Tỷ số nén)
- Trong đó: Tỷ số nén = Áp suất tuyệt đối (Áp suất làm việc + 1 bar)
Tổng tổn thất áp suất toàn hệ thống:
- Tổng tổn thất = Tổn thất ống thẳng + Tổn thất qua van/co/thiết bị (tương đương chiều dài).
- Lưu ý: Tổn thất cục bộ tại van, co, cút, tee… thường được quy đổi thành “chiều dài ống tương đương”. Các giá trị này cần được tra cứu trong tài liệu kỹ thuật của từng thiết bị.
- Chọn lưu lượng khí nén (air flow) cần dùng (cột bên trái, m³/min).
- Chọn đường kính ống (pipe diameter, inch) ở hàng ngang.
- Giao điểm sẽ cho giá trị tổn thất áp suất (Kg/cm² / 100 m).
Tra bảng:
- Xác định lưu lượng bạn cần (m³/min).
- Chọn đường kính ống.
- Lấy giá trị trong ô → đó là tổn thất áp suất trên 100 m (Kg/cm²).
Quy đổi theo chiều dài:
- Nếu đường ống dài L m → tổn thất áp suất ≈ (giá trị bảng) × (L / 100).
- Nếu có nhiều co/van → cộng thêm “chiều dài tương đương” của phụ kiện (ví dụ co 90° ≈ 2 m, van ≈ 5 m) vào L.
So sánh với áp suất nguồn:
- Lấy áp suất nguồn (vd 7 bar ≈ 7 Kg/cm²).
- Tính % sụt áp = (tổn thất áp suất / áp suất nguồn) × 100%.
- Nếu % < 5% → ok. Nếu lớn hơn → cần tăng đường kính ống.
Như vậy, bảng này giúp kỹ sư thiết kế hệ thống khí nén chọn đường kính ống phù hợp để giảm tổn thất áp suất trong hệ thống.
Cấu hình, lắp đặt & bố trí hệ thống đường ống dẫn khí nén
Cách cấu hình, lắp đặt và bố trí hệ thống đường ống dẫn khí nén ta có những phương pháp và nguyên tắc sau:
5 cấu hình lắp đặt hệ thống đường ống dẫn khí nén thông dụng
Mô hình tuyến tính trong hệ thống ống dẫn khí nén thường được hiểu là việc bố trí các ống dẫn theo một đường thẳng hoặc đường cong đơn giản, từ nguồn cung cấp khí đến các điểm sử dụng.
Khi nào nên sử dụng hệ thống tuyến tính?
- Các nhà xưởng quy mô nhỏ hoặc các nhà xưởng có bố trí thiết bị theo một dây chuyền hoặc tuyến đường thẳng.
- Số lượng thiết bị không quá lớn và yêu cầu lưu lượng khí nén không biến động nhiều.
Mẹo: Nếu hệ thống cần cung cấp khí nén đồng đều cho nhiều khu vực khác nhau hoặc cần khả năng mở rộng linh hoạt hơn, bạn nên cân nhắc mô hình khác.

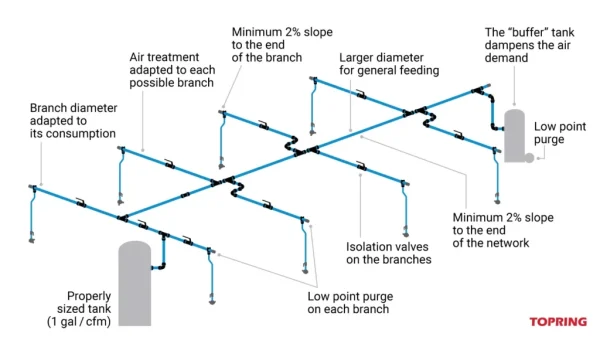

Hệ thống đường ống dẫn khí nén ang-ten (antenna layout) là một mô hình phân phối khí nén trong đó các nhánh ống được bố trí như hình dạng của một chiếc ang-ten: một trục chính (main pipeline) dẫn khí nén từ nguồn và nhiều nhánh phụ (branch pipelines) tỏa ra để cung cấp khí đến các điểm sử dụng.
Khi nào nên sử dụng hệ thống ang-ten?
- Nhà xưởng hoặc khu vực rộng lớn: Cần phân phối khí nén đến nhiều khu vực hoặc thiết bị nằm rải rác.
- Yêu cầu tính linh hoạt cao: Hệ thống cho phép mở rộng hoặc điều chỉnh các nhánh để đáp ứng nhu cầu thay đổi trong sản xuất.
- Đảm bảo hiệu suất và chất lượng khí nén: Khi cần phân phối áp suất khí nén ổn định ở nhiều khu vực khác nhau mà không phụ thuộc vào một tuyến duy nhất.
Hệ thống ang-ten phù hợp cho các ứng dụng vừa và nhỏ, nơi mà cấu trúc vòng tròn khép kín không cần thiết hoặc quá phức tạp.
Hệ thống đường ống dẫn khí nén hình vòng (loop layout) là một cấu hình trong đó các đường ống được thiết kế theo dạng vòng tròn khép kín. Khí nén được lưu thông theo cả hai hướng trong vòng, đảm bảo cung cấp khí đến mọi điểm sử dụng từ nhiều hướng. Đây là một trong những mô hình hiệu quả và được sử dụng phổ biến trong các nhà máy, khu công nghiệp lớn.
Khi nào nên sử dụng hệ thống hình vòng?
- Nhà máy lớn với nhiều điểm sử dụng khí nén: Cần phân phối khí ổn định ở nhiều khu vực khác nhau.
- Yêu cầu độ tin cậy cao: Hệ thống không được phép gián đoạn, chẳng hạn trong các dây chuyền sản xuất liên tục.
- Khu vực có yêu cầu tải khí biến đổi: Khi có sự thay đổi lớn về lưu lượng khí nén giữa các khu vực theo thời gian.
Hệ thống hình vòng thường được đánh giá cao nhất trong các loại bố trí đường ống khí nén nhờ khả năng cung cấp khí ổn định và giảm thiểu rủi ro. Tuy nhiên, bạn cần cân nhắc kỹ giữa lợi ích và chi phí đầu tư ban đầu khi lựa chọn.

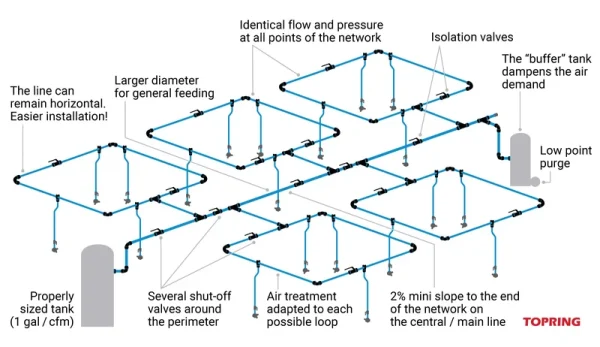

Hệ thống đường ống dẫn khí nén kết hợp (hay còn gọi là hệ thống vệ tinh, satellite air system) là mô hình kết hợp các cấu hình khác nhau như tuyến tính, hình vòng, hoặc ang-ten để tận dụng tối đa ưu điểm của từng hệ thống. Trong hệ thống này, một hoặc nhiều trục chính (main pipeline) được thiết kế kết hợp với các nhánh phụ và có thể bổ sung vòng kín để đảm bảo sự linh hoạt trong phân phối khí nén.
Khi nào nên sử dụng hệ thống kết hợp?
- Nhà xưởng quy mô lớn hoặc khu công nghiệp phức tạp: Cần cung cấp khí nén cho nhiều khu vực với bố trí thiết bị khác nhau.
- Dây chuyền sản xuất linh hoạt: Các thiết bị được thay đổi vị trí hoặc nâng cấp thường xuyên.
- Yêu cầu áp suất và lưu lượng khí đa dạng: Một số khu vực cần lưu lượng lớn hoặc áp suất ổn định, trong khi các khu vực khác có nhu cầu thấp hơn.
Hệ thống kết hợp là giải pháp linh hoạt và hiệu quả nhất khi các hệ thống đơn lẻ không đáp ứng được nhu cầu sản xuất. Tuy nhiên, việc thiết kế, lắp đặt và vận hành đòi hỏi sự đầu tư cẩn thận để đảm bảo hệ thống hoạt động tối ưu và bền vững.
Hệ thống đường ống dẫn khí nén dạng lưới (The Gridded Air System) là một cấu hình trong đó các đường ống được thiết kế theo dạng mạng lưới với nhiều tuyến đường ống đan chéo và kết nối lẫn nhau. Kiểu bố trí này cho phép khí nén có thể lưu thông qua nhiều hướng đến các điểm sử dụng, đảm bảo áp suất đồng đều và tính ổn định cao trong toàn bộ hệ thống.
Khi nào nên sử dụng hệ thống dạng lưới?
- Nhà máy hoặc khu công nghiệp lớn: Có nhiều khu vực sản xuất rải rác và nhu cầu khí nén đồng đều.
- Dây chuyền sản xuất yêu cầu độ tin cậy cao: Không cho phép bất kỳ sự gián đoạn nào trong cung cấp khí nén.
- Hệ thống có tải lớn và biến động cao: Đảm bảo phân phối khí nén hiệu quả và linh hoạt giữa các khu vực sản xuất khác nhau.
Hệ thống đường ống dẫn khí nén dạng lưới là một giải pháp tối ưu cho các ứng dụng lớn và phức tạp, nơi độ tin cậy, hiệu suất và khả năng mở rộng đóng vai trò quan trọng. Tuy nhiên, để đảm bảo hiệu quả lâu dài, việc đầu tư vào thiết kế và thi công cần được thực hiện đúng quy trình và tiêu chuẩn.
Phương pháp kết nối đường ống
Với các đường ống có kích thước khoảng DN50 hoặc lớn hơn, việc tháo lắp toàn bộ hệ thống để sửa chữa hoặc bảo trì là rất khó khăn và tốn kém. Bạn dùng phương pháp kết nối mặt bích với đường ống lớn, nó cho phép bạn tháo rời một đoạn ống cục bộ một cách dễ dàng, kết nối chắc chắn và phân tán lực đều hơn, dễ dàng lắp đặt – thay thế…
Với các đường ống nhỏ hơn DN50, các phương pháp sau thường được ưu tiên vì tính kinh tế và đơn giản:
- Ren (Threaded): Phổ biến cho đường ống từ DN15 (1/2″) đến DN32 (1-1/4″). Ưu điểm là lắp đặt nhanh, chi phí thấp. Nhược điểm là dễ rò rỉ nếu không xử lý kỹ thuật (dùng băng tan, keo).
- Hàn (Welded): Thường dùng cho hệ thống cố định, yêu cầu độ kín tuyệt đối. Phương pháp này bền vững nhưng khó tháo lắp để bảo trì.
- Kết nối nhanh (Push-to-connect): Chủ yếu cho các đường ống nhỏ (thường dưới 1 inch) trong các ứng dụng khí nén công suất thấp, máy móc cụ thể.
Nguyên tắc lắp đặt đường ống trên cao
- Độ dốc: Đường ống dẫn khí chưa được sấy (khí thô) phải có độ dốc tối thiểu 2/1000 (2mm/mét).
- Bẫy nước ngưng: Tại các điểm thấp nhất trên đường ống, bắt buộc phải lắp đặt van xả nước ngưng tự động hoặc manual.
- Tối ưu hóa: Thiết kế đường ống càng ít co, cua, càng thẳng càng tốt. Hạn chế tối đa số lượng van trên đường ống chính để giảm tổn thất áp suất.
Nếu lắp đặt đường ống ngầm
- Đường ống ngầm dẫn khí thô phải có độ sâu chôn ống tối thiểu 0.7 mét tính từ đỉnh ống để tránh hư hại.
- Yêu cầu này có thể không áp dụng cho đường ống dẫn khí đã được sấy khô và tinh lọc hoàn toàn.
Lắp đặt thiết bị đo lường
- Các đồng hồ áp suất và lưu lượng phải được lắp đặt ở vị trí dễ quan sát đối với người vận hành.
- Thang đo của đồng hồ áp suất nên được chọn sao cho áp suất làm việc nằm trong khoảng 1/2 đến 2/3 thang đo, để đảm bảo độ chính xác và an toàn khi đọc.
Kiểm tra & lựa chọn thiết bị xử lý khí
- Kiểm tra áp lực: Sau khi lắp đặt, toàn bộ hệ thống đường ống phải được kiểm tra độ bền và độ kín. Khuyến cáo sử dụng phương pháp thử nghiệm bằng khí nén (pneumatic test) với áp suất từ 1.05 đến 1.5 lần áp suất làm việc thiết kế. Hệ thống được coi là đạt yêu cầu nếu không phát hiện rò rỉ.
- Cấu hình hệ thống xử lý khí: Tùy thuộc vào yêu cầu chất lượng khí của thiết bị sử dụng, lựa chọn các thiết bị hậu xử lý phù hợp: Bình chứa, máy sấy khí, bộ lọc khí nén.
Quy định an toàn cho bình chứa khí
- Bình chứa khí (Air Receiver) là thiết bị chịu áp lực, thuộc diện quản lý an toàn đặc biệt.
- Phải trang bị đầy đủ các phụ kiện an toàn: Van an toàn, đồng hồ áp suất, van xả đáy.
- Bình chứa phải được kiểm định định kỳ bởi cơ quan chức năng có thẩm quyền. Hồ sơ kiểm định phải được lưu giữ đầy đủ.
